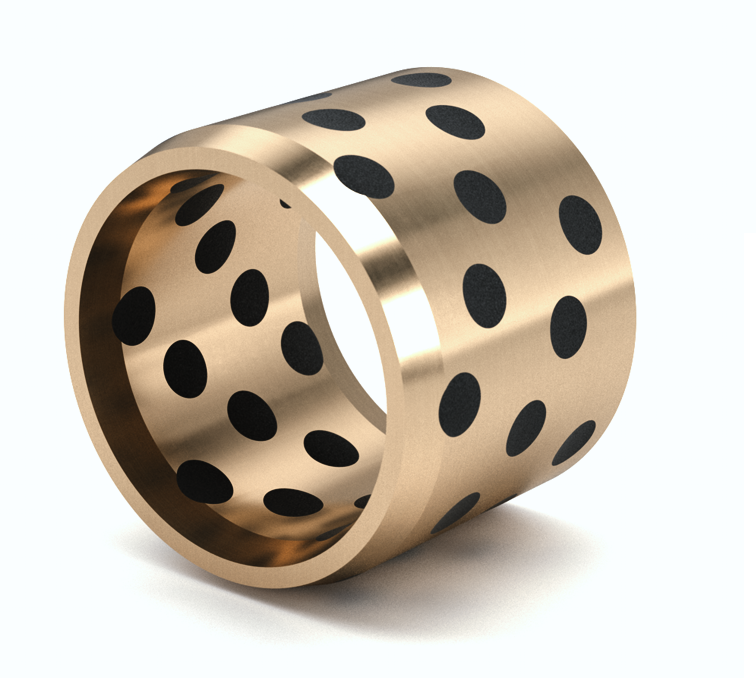

Neue Baureihe SP5B OILES 500SP5-SL1
Die zuverlässige OILES Qualität gewährleistet hohe Festigkeit und lange Lebensdauer bei dünnwandigen Produkten.
Dicke ab 1 mm verfügbar
Die Verwendung von Originalmetallen mit hoher Festigkeit und hoher Verschleißfestigkeit führt bei dünnwandigen Produkten zu zuverlässiger Leistungsfähigkeit und langer Lebensdauer.
Eigenschaften

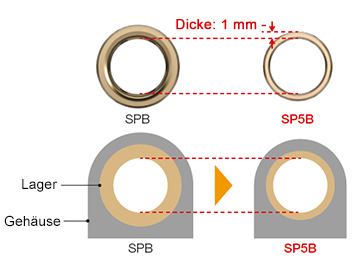

1. Platzsparend
Durch die dünne Wandstärke lässt sich die Konstruktion auf begrenztem Raum unterbringen.
33–50 % dünnere Lagerstärke
(im Vergleich zur konventionellen SPB-Baureihe)
Anforderungen
■ Die Lager sollen auf begrenztem Raum verwendet werden.
■ Die Vorrichtung soll verkleinert werden.
Lösung
■ Durch die dünne Wandstärke wird bei Baureihe SP5B der Außendurchmesser verringert.
→ Die Baureihe SP5B führt zur Verkleinerung des Gehäuses.
2. Lange Lebensdauer
Trägt zu einer höheren Lebensdauer und einem wartungsfreien Betrieb der Maschinen und Anlagen bei.
10-fach höhere Lebensdauer der Lager*
(im Vergleich zum Konkurrenzprodukt)
Anforderungen
■ Längere Einsatzdauer als bei Kunststofflagern.
■ Wartungsfreier Betrieb.
Lösung
■ Die SP5B-Baureihe ist leistungsstärker, maßgenauer und widerstandsfähiger gegen Verschleiß als Kunststofflager.
→ Schutz gegen Klappern, Verformung und Verschleiß führt zu einer deutlichen Verbesserung der Lebensdauer.

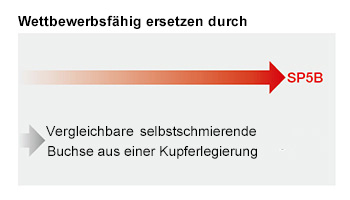

■ Die SP5B-Baureihe ist widerstandsfähiger gegen Verschleiß als vergleichbare selbstschmierende Buchsen.
→ Das verlängerte Wartungsintervall und der wartungsfreie Betrieb führen zu einer Reduzierung der Gesamtkosten.
* Der Wert wurde berechnet, indem er mit dem im internen Gleittest festgestellten Verschleißbetrag der Lager verglichen wurde.
3. Hohe Genauigkeit
Unterstützt hohe Genauigkeit durch hohe Prozessgenauigkeit und hohe Verschleißfestigkeit.
Anfängliches Abstandsmaß ist 55 % kleiner
(im Vergleich zu Kunststofflagern)
Anforderungen
■ Das Ausgangsspiel soll verringert werden, um eine höhere Genauigkeit zu erhalten.
Lösung
■ Die SP5B-Baureihe bietet hohe Genauigkeit durch spanende Bearbeitung.
→ Das Ausgangsspiel wird verringert, so dass das Klappern vermieden wird.
Anfängliches Abstandsmaß [Beispiel]
| Lager | Bearbeitungsverfahren der Lager | Nenn-Innendurchmesser | Gehäuse | Welle | Anfängliches Abstandsmaß (Halbwert) |
|---|---|---|---|---|---|
| SP5B-Baureihe | Spanend | 10 | H7 | e7 | 46 µm |
| Mehrschichtverbundlager | Formpressen | 10 | H7 | e7 | 67 µm |
| Kunststofflager | Spritzguss | 10 | H7 | h7 | 107 µm |

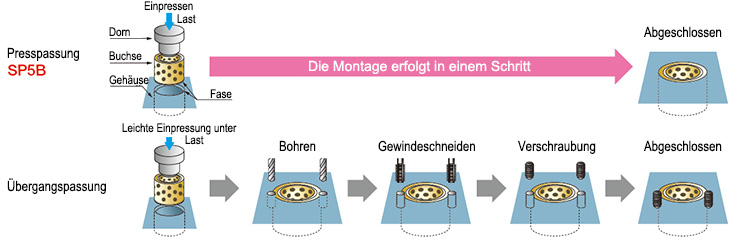

4. Reduzierte Montageschritte
Durch das Einpressen ist ein Verschrauben nicht erforderlich und es wird dadurch die Anzahl der Montageschritte reduziert.
Stark reduzierte Arbeitsbelastung
Anforderungen
■ Die Schritte zur Sicherung/ Halterung sollen bei der Montage der Lager weggelassen werden.
Lösung
■ Die SP5B-Produkte erfordern kein Verschrauben, da sie durch „Presspassung“ in das Gehäuse eingebracht werden.
Anwendungsbeispiele
■ Fahrzeugproduktionen (z. B. Aufhänger für Lackierungen und Fließbandmontage)
Lebensmitteltechnik, medizinische und kosmetische Maschinen (Etikettiermaschinen, Füllmaschinen, Kapselmaschinen, Verpackungsmaschinen, Prüfmaschinen, Waagen)
Betriebliche Ausrüstungen (Bauteilzuführungen, Schneidmaschinen, Bearbeitungsmaschinen, Montagemaschinen)
Sonstiges (Spannvorrichtungen, Hebeeinrichtungen, verschiedene Arten von Führungen und Verbindungen usw.)
Katalog-PDF
Hier werden das Leistungsspektrum, die Prüfdaten, die Standardgrößen usw. beschrieben.
